Właściwy dobór narzędzi pomiarowych znacząco ułatwia skuteczną diagnostyka różnorodnych układów elektronicznych, sieciowych i przemysłowych. W tym artykule omówione zostaną najważniejsze przyrządy używane do testowania i analizy parametrów, a także praktyczne wskazówki dotyczące ich użytkowania i konserwacji.
Podstawowe przyrządy elektroniczne

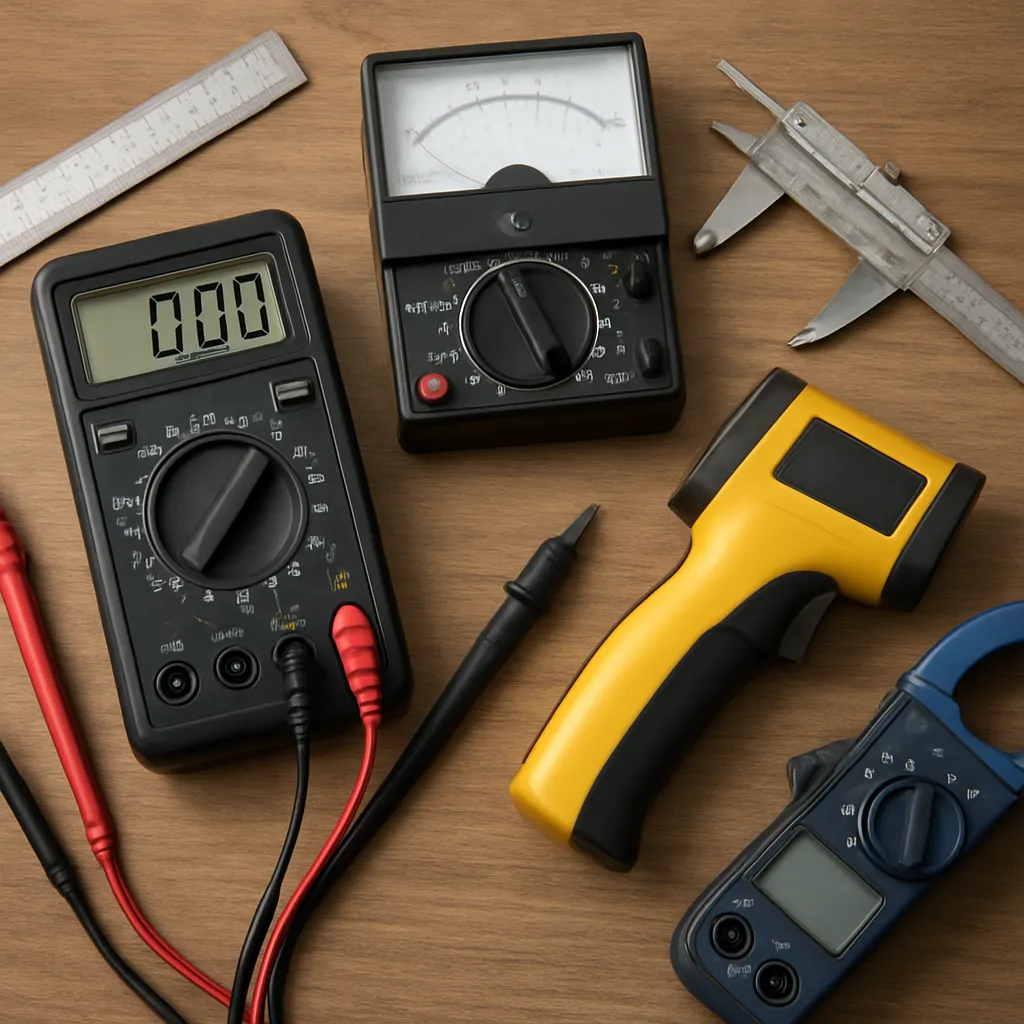

W warsztatach elektronicznych nie może zabraknąć uniwersalnego multimetru – urządzenia łączącego funkcje mierzenia napięcia, prądu i oporu. Model z możliwością pomiaru pojemności i częstotliwości doskonale sprawdzi się w zaawansowanych zastosowaniach. Kluczowe cechy dobrego multimetru to wysoka dokładność, szeroki zakres pomiarowy oraz odporność na przeciążenia.
Oscyloskop – wizualizacja sygnałów
Drugim filarem jest oscyloskop, pozwalający na wyświetlanie przebiegów czasowych sygnałów. Urządzenie cyfrowe z pamięcią i funkcją FFT umożliwia analizę harmonicznych, fluktuacji i zakłóceń. Przy wyborze warto zwrócić uwagę na:
- pasmo przenoszenia (min. 100 MHz dla elektroniki użytkowej),
- ilość kanałów (2–4 kanały optymalnie),
- częstotliwość próbkowania powyżej dwukrotności najwyższej częstotliwości sygnału.
Analizator widma i generatory sygnału
Do precyzyjnej analizy komponentów częstotliwościowych przydatny jest analizator widma. Generatory funkcyjne z możliwością modulacji pozwalają na testowanie układów komunikacyjnych i wzmacniaczy RF.
Narzędzia do badania sieci i infrastruktury IT
Podstawowe urządzenia do pomiaru parametrów sieci przewodowych i bezprzewodowych obejmują:
- tester kabli RJ45 – szybka weryfikacja poprawności połączeń i długości przewodów;
- analizator protokołów Ethernet/Wi-Fi – rozkład opóźnień, utrata pakietów, identyfikacja źródeł zakłóceń;
- reflectometr optyczny (OTDR) – diagnostyka światłowodów, lokalizacja uszkodzeń i pomiar tłumienia.
Monitorowanie sieci i oprogramowanie
Specjalistyczne oprogramowanie pozwala na zdalne gromadzenie danych o ruchu, obciążeniu serwerów i opóźnieniach. Warto korzystać z narzędzi SOP, SNMP lub NetFlow, które umożliwiają automatyczne raportowanie i alarmowanie. Taka automatyzacja skraca czas reakcji na awarie i usprawnia administrowanie infrastrukturą.
Przyrządy do diagnostyki przemysłowej
W aplikacjach przemysłowych kluczowe jest monitorowanie parametrów maszyn i instalacji. Główne urządzenia to:
- wibrometr – pomiar drgań wałów i łożysk; analiza FFT pozwala na wykrycie niewyważenia lub niewspółosiowości;
- miernik grubości powłok – ocena korozji lub zużycia elementów metalowych;
- anemometr – pomiar prędkości przepływu powietrza w kanałach wentylacyjnych i procesowych.
Kamery termowizyjne
Urządzenia wykorzystujące termowizja do wykrywania lokalnych przegrzań w instalacjach elektrycznych czy cieplnych. Dzięki wysokiej rozdzielczości matryc mogą wskazywać nawet kilkukilku stopniowe różnice temperatur, co jest kluczowe przy prognozowaniu awarii.
Narzędzia diagnostyczne w motoryzacji
Diagnostyka pojazdów wymaga kompleksowego podejścia. W warsztatach stosuje się:
- uniwersalny skaner OBD-II – odczyt i kasowanie kodów błędów, monitorowanie parametrów pracy silnika;
- analyzer spalin – badanie składu spalin, emisji CO, CO2 i HC;
- tester akumulatorów – ocena stanu ogniw, pojemności i prądu rozruchowego;
- przyrządy do pomiaru geometrii zawieszenia i ustawienia kół.
Diagnostyka hybryd i EV
Specjalistyczne mierniki izolacji wysokiego napięcia oraz kamery termowizyjne pozwalają na bezpieczną kontrolę baterii i obwodów trakcyjnych. Warto stosować osprzęt izolacyjny i certyfikowane sondy.
Akcesoria, kalibracja i bezpieczeństwo
Do każdego zestawu pomiarowego niezbędne są odpowiednie akcesoria:
- sondy pomiarowe, kable zaciskowe i krokodylki z izolacją;
- adaptery i przejściówki do różnych standardów złącz;
- stojaki, uchwyty i osłony ekranujące zakłócenia;
- kwalifikowane przyrządy do kalibracja, pozwalające utrzymać dokładność pomiarów na stałym poziomie.
Nie można zapominać o podstawowych środkach bezpieczeństwa: rękawice izolacyjne, okulary ochronne, maty antystatyczne oraz procedury blokady źródeł zasilania. Regularne przeglądy i serwisowanie sprzętu przedłużają jego żywotność i zapewniają stabilne wyniki pomiarów.
